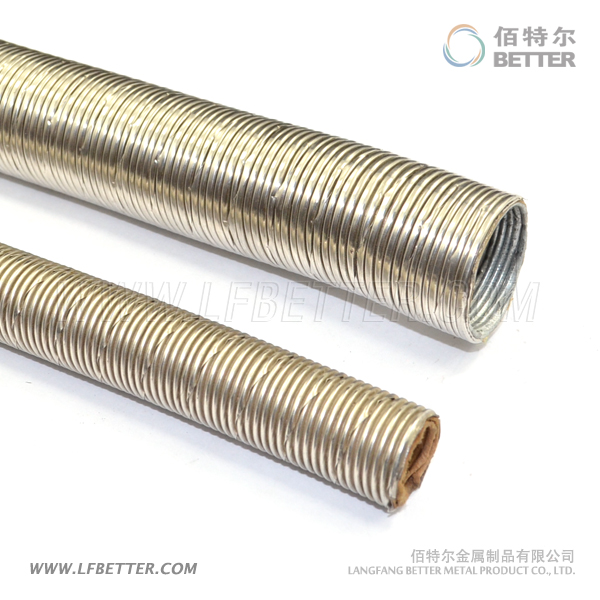

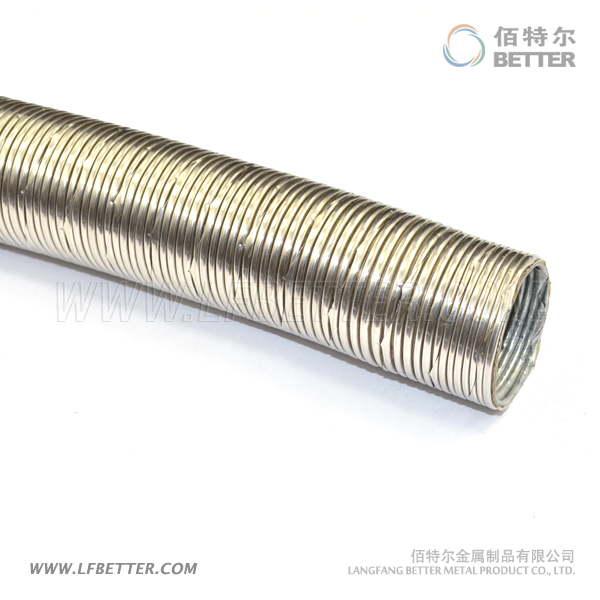

LN-4B可撓金屬電線保護套管(LN-4B不銹鋼基本型普利卡管)

LN-4B可撓金屬電線保護套管(LN-4B不銹鋼基本型普利卡管),外層為不銹鋼帶,中間層為鋼帶,里層為電工紙。本管表面永不生銹、耐震、耐腐性能更強?估瓘度、徑向壓縮力進一步提高。可用于各種干燥場所的裝修。消防、照明、儀表儀器、電器設備安裝、人防工程、交通、紡織等。

產品編號: BC2008102419334
產品型號: LN-4B
所屬分類: 普利卡管
標簽:
相關文檔: 右鍵另存為


       LN-4B可撓金屬電線保護套管(LN-4B不銹鋼基本型普利卡管),外層為不銹鋼帶,中間層為鋼帶,里層為電工紙。
本管表面永不生銹、耐震、耐腐性能更強。抗拉強度、徑向壓縮力進一步提高?捎糜诟鞣N干燥場所的裝修。消防、照明、儀表儀器、電器設備安裝、人防工程、交通、紡織等。

相關配置說明
1、套管15#、17#每卷允許有兩個接頭(三根),短頭部分最低限度不能少于10M。24#、30#、38#、50#每卷允許有一個接頭(二根),短頭部分最低限度不能少于8M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。


序號

內徑I.D
       mm

外徑O.D
       mm

外徑公差
       mm

每卷長度
       mm

鋼管對應規格

電線管對應規格

mm

"

mm

"

12#11.416.1±0.25081/4131/2
15#14.119.0±0.250103/8165/8
17#16.621.5±0.250151/2193/4
24#23.828.8±0.225203/4251
30#29.334.9±0.225251321-1/4
38#37.142.9±0.425321-1/4381-1/2
50#49.154.9±0.425401-1/2512
63#62.669.1±0.610502642-1/2
76#76.082.9±0.610702-1/2763
83#81.088.1±0.610803

101#100.2107.3±0.651004
