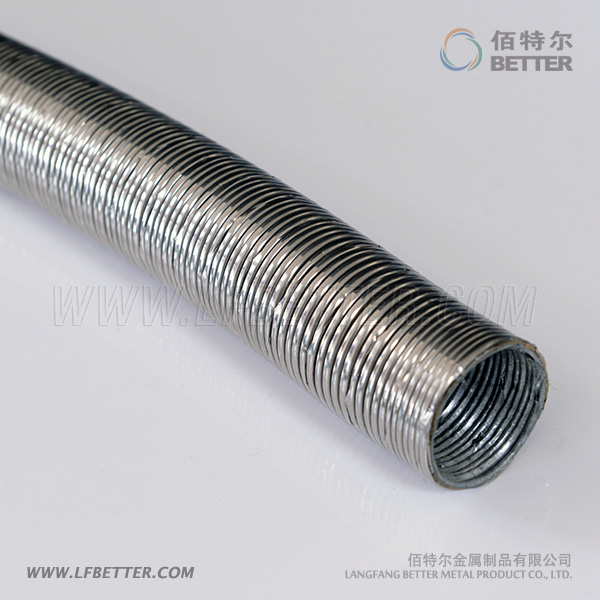

LZ-4基本型可撓金屬電線保護套管(基本型普利卡管)

LZ-4基本型可撓金屬電線保護套管(基本型普利卡管),外層為鍍鋅鋼帶,中間層為鋼帶,里層為耐水電工紙。主要用于室內干燥場所裝修、消防、照明、儀器儀表、電氣設備安裝等。

產品編號: BC20081019151719
產品型號: LZ-4
所屬分類: 普利卡管
標簽:
相關文檔: 右鍵另存為

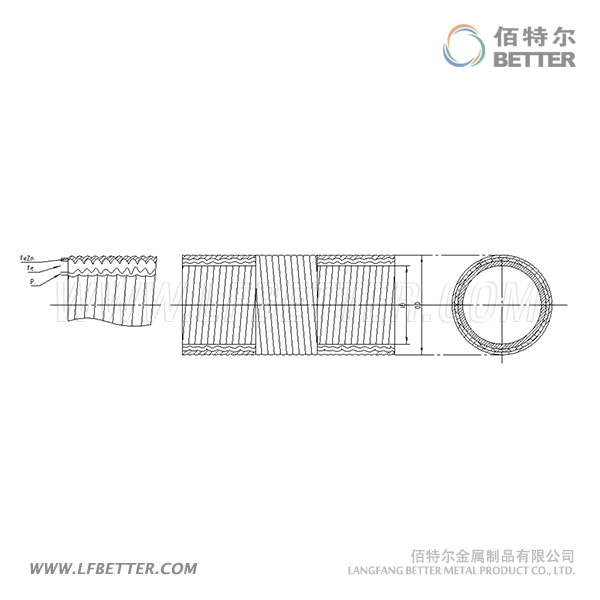

結構與用途:

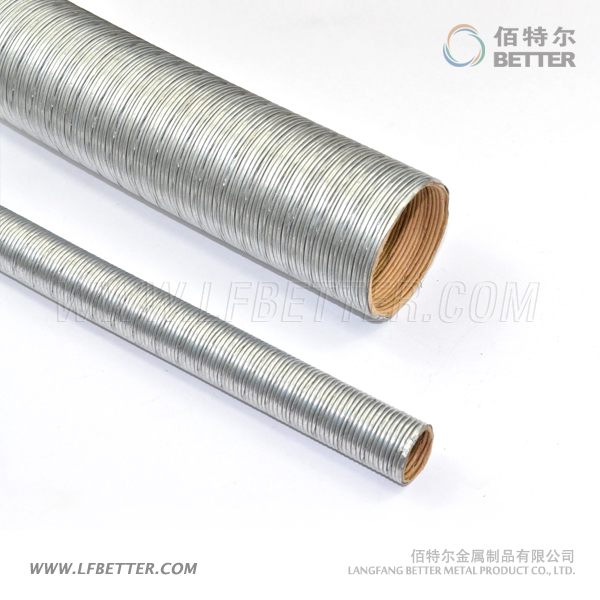

     LZ-4基本型可撓金屬電線保護套管,外層為鍍鋅鋼帶,中間層為鋼帶,里層為耐水電工紙。主要用于室內干燥場所裝修、消防、照明、儀器儀表、電氣設備安裝等。

產品特點:
    1、高強度機械保護功能
    2、良好的屏蔽功能
    3、溫度范圍:零下40攝氏度到105攝氏度
    4、表面自帶螺紋,安裝簡便
    5、重量輕

相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭(三根),短頭部分最低限度不能少于15M。24#、30#、38#、50#每卷允許有一個接頭(二根),短頭部分最低限度不能少于10M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
3、重量?jī)H供參考


序號內徑I.D
mm
外徑O.D
mm
外徑公差
mm
每卷長度
mm
鋼管對應規格電線管對應規格
mm"mm"
12#11.416.1±0.25081/4131/2
15#14.119.0±0.250103/8165/8
17#16.621.5±0.250151/2193/4
24#23.828.8±0.225203/4251
30#29.334.9±0.225251321-1/4
38#37.142.9±0.425321-1/4381-1/2
50#49.154.9±0.425401-1/2512
63#62.669.1±0.610502642-1/2
76#76.082.9±0.610702-1/2763
83#81.088.1±0.610803

101#100.2107.3±0.651004
